1.      UNIT MASUKAN DAN KELUARAN

a.      Sistem Komputer

Sistem komputer memiliki tiga komponen utama, yaitu : CPU, Memory (primer & sekunder), dan peralatan masukan/keluaran (I/O) seperti printer, monitor, keyboard, mouse dan modem. dalam menjalankan fungsinya sebagai masukan dan keluaran diperlukan modul I/O. Modul I/O merupakan peralatan antarmuka (interface) bagi sistem bus atau switch sentral dan mengontrol satu atau lebih perangkat periperhal.

Modul I/O tidak hanya sekedar modul penghubung, tetapi sebuah piranti yang berisi logika dalam melakukan fungsi komunikasi antara perperhal dan bus komputer. Ada beberapa alasan kenapa tidak langsung dihubungkan dengan bus komputer yaitu:

-          Bervariasinya metode operasi piranti periperhal, sehingga tidak praktis apabila sistem komputer harus menangani berbagai macam sistem operasi periperhal tersebut.

-          Kecepatan transfer data piranti periperhal umumnya lebih lambat daripada laju transfer data pada CPU.

Format dan panjang data pada piranti periperhal seringkali berbeda dengan CPU, sehingga perlu modul untuk menselaraskannya.

Dari beberapa alasan diatas, modul I/O memiliki 2 buah fungsi utama, yaitu :

-          Sebagai piranti antarmuka ke CPU dan memori melalui bus sistem.

-          Sebagaimana piranti antarmuka dengan peralatan periperhal lainnya menggunakan link data tertentu.

b.      Sistem Masukan dan Keluaran Komputer

Bagaimana modul I/O dapat menjalankan tugasnya, yaitu menjembatani CPU dan memori dengan dunia luar merupakan hal terpenting untuk kita ketahui. Inti mempelajari sistem I/O komputer adalah mengetahui fungsi dan struktur kerja modul I/O.

c.       Fungsi Modul Input/Output

Modul I/O adalah sebuah komponen dalam sistem komputer yang bertanggung jawab atas pengontrolan sebuah perangkat luar atau lebih dan bertanggung jawab juga terhadap pertukaran data antara perangkat luar tersebut dengan memori utama ataupun register-register dalam CPU. Dalam mewujudkan fungsi tersebut, diperlukan antarmuka internal dengan komputer (CPU dan memori utama) dan antarmuka dengan perangkat eksternalnya untuk menjalankan fungsi-fungsi pengontrolan.

Dua fungsi utama Modul I/O ialah :

-          Sebagai piranti antarmuka ke CPU dan memori melalui bus sistem.

-          Sebagai piranti antarmuka dengan peralatan peripheral lainnya dengan menggunakan link data tertentu

Fungsi dalam menjalankan tugas, modul I/O dapat dibagi menjadi beberapa kategori, yaitu:

-          Kontrol dan pewaktuan

-          Komunikasi CPU

-          ­Komunikasi dengan perangkat eksternal

-          Pem-buffer-an data

-          Deteksi kesalahan

Fungsi kontrol dan pewaktuan (control & timming) merupakan hal yang penting untuk mensinkronkan kerja masing-masing komponen penyusun komputer. Dalam sekali waktu CPU berkomunikasi dengan satu atau lebih perangkat dengan pola tidak menentu dan kecepatan transfer data yang beragam, baik dengan perangkat internal seperti register-register, memori utama, memori sekunder, perangkat periperhal.  Proses tersebut bisa berjalan apabila ada fungsi kontrol dan pewaktuan yang mengatur sistem secara keseluruhan.  Contoh kontrol pemindahan data dari periperhal ke CPU melalui sebuah modul I/O meliputi langkah-langkah sebagai berikut:

-          Permintaan dan pemeriksaan status perangkat dari CPU ke modul I/O.

-          Modul I/O memberikan jawaban atas permintaan CPU tersebut.

-          Apabila perangkat eksternal telah siap untuk transfer data, maka CPU akan mengirimkan perintah ke modul I/O

-          Modul I/O akan menenrima paket data dengan panjang tertentu dari periperhal.

-          Selanjutnya data dikirim ke CPU setelah diadakan seinkronisasi panjang data dan kecepatan transfer oleh modul I/O sehingga paket-paket data dapat diterima CPU dengan baik.

Transfer data tidak akan lepas dari penggunaan sistem bus, maka interaksi CPU dan modul I/O akan melibatkan kontrol dan pewaktuan sebuah arbitrasi bus atau lebih. Ada fungsi komunikasi antara CPU dan modul I/O meliputi proses-proses berikut ini :

-          Command Decoding, yaitu modul I/O menerima perintah-perintah dari CPU yang dikirimkan sebagai sinyal bus kontrol. Misalnya, sebuah modul I/O untuk disk dapat menerima perintah : Read sector, Scan Record ID, Format disk.

-          Data, pertukaran data antara CPU dan modul I/O melalui bus data.

-          Status Reporting, yaitu pelaporan kodisi status modul I/O maupun perangkat periperhal, umumnya berupa status kondisi busy atau ready. Juga status bermacam-macam kodisi kesalahan (error).

-          Address recognition, bahwa peralatan atau komponen penyusun komputer dapat dihubungi atau dipanggil maka harus memiliki alamat yang unik, begitu pula pada perangkat periperhal, sehingga setiap modul I/O harus mengetahui alamat periperhal yang dikontrolnya

Pada sisi modul I/O ke perangkat periperhal juga terdapat komunikasi yang meliputi komunikasi data, kontrol maupun status.

Skema suatu perangkat periperhal

Fungsi selanjutnya adalah buffering. Tujuan utama buffering adalah mendapatkan penyesuaian data sehubungan perbedaan laju transfer data dari perangkat periperhal dengan kecepatan pengolahan pada CPU . Umumnya laju transfer data pada dari perangkat periperhal lebih lambat dari kecepatan CPU maupun media penyimpanan.

Fungsi terakhir adalah deteksi kesalahan. Apabila pada perangkat periperhal terdapat masalah sehingga proses tidak dapat dijalankan, maka modul I/O akan melaporkan kesalahan tersebut. Misalnya informasi pada periperhal printer seperti: kertas tergulung, kertas habis, tinta habis, dan lain-lain. Teknik yang umum untuk deteksi kesalahan adalah penggunaan bit paritas.

d.      Struktur Modul Input/Output

Terdapat berbagai macam modul I/O seiring perkembangan komputer itu sendiri, contoh yang sederhana dan fleksibel adalah intel  8255A yang sering disebut PPI (Programmable Periperhal Interface). Bagaimanapun komplesitas suatu modul I/O terdapat kemiripan struktur,.

Antarmuka modul I/O ke CPU melalui bus sistem komputer terdapat tiga saluran, yaitu saluran data, saluran alamat dan saluran kontrol. Bagian terpenting adalah blok logika I/O yang berhubungan dengan semua peralatan antarmuka periperhal, terdapat fungsi pengaturan dan switching pada blok ini.

Blok Diagram Struktur

2.     Prinsip Masukan dan Keluaran

Ruang lingkup atau batasan dalam manajemen perangkat keras input/ output  adalah  bagaimana  perangkat  keras  input  output  itu  dikelola  dan diprogram agar dapat berjalan dengan baik. Manajemen perangkat I/O mempunyai beragam fungsi dan fungsi antara lain adalah sebagai berikut: :

•   mengirimkan  perintah  ke  perangkat  I/O  untuk  menyediakan  layanan akses.

•   menangani interupsi perangkat I/O.

•   menangani kesalahan pada perangkat I/O.

•   menyediakan interface ke pemakai.

Perangkat I/O dapat dibedakan berdasarkan sifat aliran datanya dan sasaran komunikasinya. Berdasarkan aliran data dibedakan menjadi dua yaitu  :

a.      Perangkat Perangkat berorientasi blok (block-oriented devices)

Menyimpan informasi dan menukarkan (menerima / mengirim) informasi sebagai   blok-blok   berukuran   tetap.   Tiap   blok   mempunyai   alamat tersendiri. Ukuran blok dapat beragam antara 128 s/d 1024 byte.

Ciri utamanya adalah : dimungkinkan membaca / menulis blok-blok secara independent, yaitu dapat membaca atau menulis sembarang blok tanpa harus melewati blok-blok lain. Contohnya : disk, tape, CD ROM, Optical disk

b.      berorientasi karakter (character-oriented devices)

Mengirim atau menerima karakter dan tanpa peduli membentuk suatu struktur blok, not addresable dan tidak mempunyai operasi seek. Contohnya : terminals, line printer, punch card, network interfaces, pita kertas, mouse.

Klasifikasi diatas tidak mutlak, karena ada beberapa perangkat yang tidak termasuk kategori diatas, misalnya :

1)      clock yang tidak teramati secara blok dan juga tidak menghasilkan / menerima aliran karakter. Clock menyebabkan interupsi pada interval-interval yang didefinisikan.

2)      Memory mapped screen

Memory mapped I/O adalah sebuah pengaturan dimana perangkat I/O dan memori

berbagi ruang alamat yang sama. Dengan memory mapped I/O, tiap instruksi mesin yang dapat mengakses memori dapat digunakan juga untuk mentransfer data ke atau dari perangkat I/O Kebanyakan sistem komputer menggunakan memory mapped I/O. Beberapa prosessor

memiliki instruksi In dan Out khusus untuk menjalankan transfer I/O. Misalnya, prosessor dalam famili Intel memiliki instruksi I/O khusus dan ruang alamat16 bit terpisah untuk perangkat I/O.

Pada saat membangun sistem komputer yang berbasis pada prosessor ini, desainer memiliki pilihan dalam mengkoneksikan I/O dengan menggunakan ruang alamat I/O khusus atau hanya dengan menggabungkannya sebagai bagian dari ruang alamat memori. Pendekatan paling akhir tersebut sejauh ini merupakan yang paling umum karena melibatkan penggunaan software yang lebih sederhana.

Salah satu manfaat ruang alamat terpisah adalah perangkat I/O menangani lebih sedikit jalur alamat. Perhatikan bahwa alamat I/O terpisah tidak harus berarti jalur alamat I/O tersebut terpisah secara fisik dari jalur alamat I/O tersebut terpisah secara fisik dari jalur alamat memori.

Sinyal khusus pada bus tersebut mengindikasikan bahwa transfer baca atau tulis yang diminta adalah operasi I/O. Pada saat sinyal ini dinyatakan, unit memori mengabaikan transfer yang diminta. Perangkat I/O menganalisa bit loworder bus alamat untuk menentukan apakah

sebaiknya memberi respon.

Sedangkan berdasarkan sasaran komunikasi perangkat keras I/O dibedakan menjadi tiga yaitu :

a.       Perangkat yang terbaca oleh manusia (human readable device)

Perangkat yang cocok untuk komunikasi dengan manusia. Contohnya : VDT (Video Display Terminal) terdiri dari monitor, keyboard (+mouse)

b.      Perangkat yang terbaca oleh mesin (machine readable device)

Perangkat yang cocok untuk komunikasi dengan perangkat elektronik. Contohnya : disk, tape, sensor, controller, aktuator

c.       Perangkat Untuk komunikasi

Perangkat yang cocok untuk komunikasi dengan perangkat jarak jauh, seperti infrared, blutooth, wireless dll.

3.     Teknik Masukan dan Keluaran

Terdapat tiga buah teknik operasi I/O, yaitu : I/O terprogram, interrupt-driven I/O, dan DMA (Dirrect Memory Access). Ketiganya memiliki keunggulan dan kelemahan, yang penggunanya disesuaikan sesuai unjuk kerja masing-masing teknik.

a)    I/O Terprogram

Pada I/O terprogram, data saling dipertukarkan antara CPU dan modul I/O. CPU mengeksekusi program yang memberikan operasi I/O kepada CPU secara langsung seperti pemindahan data, pengiriman perintah baca atau tulis dan monitoring perangkat.

I/O terprogram mempunyai kelemahan sebagai berikut :

-          CPU akan menunggu sampai operasi I/O selesai dilakukan modul I/O sehingga akan membuang waktu, CPU lebih cepat proses operasinya.

-          Dalam teknik ini, modul I/O tidak dapat melakukan interupsi kepada CPU terhadap proses – proses yang diinteruksikan padanya.

-          Seluruh proses merupakan tanggung jawab CPU sampai operasi lengkap dilaksanakan

Untuk melaksanakan perintah-perintah I/O, CPU akan mengeluarkan sebuah alamat bagi modul I/O dan perangkat periperhalnya sehingga terspesifikasi secara khusus dan sebuah perintah I/O yang akan dilakukan. Terdapat empat klasifikasi perintah input/output, yaitu:

-          Perintah Control yaitu perintah yang digunakan untuk mengaktivasi perangkat periperhal dan memberitahukan tugas yang diperintahkan kepadanya.

-          Perintah Test, yaitu perintah yang digunakan CPU untuk menguji berbagai kondisi status modul I/O dan periperhalnya. CPU perlu mngetahui perangkat periperhalnya dalam keadaan aktif dan siap digunakan, juga untuk megetahui operasi-operasi I/O yang dijalankan serta mendeteksi kesalahannya.

-          Perintah Read, yaitu perintah pada modul I/O untuk mengambil suatu paket data kemudian menaruhnya di dalam buffer internal. Proses selanjutnya paket data dikirim melalui bus data setelah terjadi sinkronisasi data maupun kecepatan transfernya.

-          Perintah Write, Perintah ini kebalikan dari read. CPU memerintahkan modul I/O untuk mengambil data dari bus data untuk diberikan pada perangkat periperhal tujuan data tersebut.

Dalam teknik I/O terprogram, terdapat dua macam implementasi perintah I/O yang tertuang dalam instruksi I/O, yaitu memory mapped I/O dan isolated I/O.

Dalam memory mapped I/O, terdapat ruang tunggal untuk lokasi memori dan perangkat I/O. CPU memperlakukan register status dan register data pada modul I/O sebagai lokasi memori dan menggunakan instruksi mesin yang sama untuk mengakses baik memori maupun perangkat I/O. Konsekuensinya adalah diperlukan saluran tunggal untuk pembacaan dan saluran tunggal untuk penulisan. Keuntungan memory mapped ini adalah efisien dalam pemrograman namun memakan banyak ruang memory alamat.

Dalam teknik isolated I/O, dilakukan pemisahan ruang pengalamatan bagi memori dan ruang pengalamatan bagi I/O. Dengan teknik ini diperlukan bus yang dilengkapi dengan pembacaan dan penulisan memori ditambah dengan saluran perintah output. Kesuntungan isolated I/O adalah sedikitnya instruksi I/O.

b)    Interrupt - Driven I/O

Teknik interupt driven I/O memungkinkan proses memungkinkan proses tidak membuang-buang waktu. Prosesnya adalah CPU mengeluarkan perintah I/O pada modul I/O, bersamaan perintah I/O dijalankan oleh modul I/O, maka CPU melakukan eksekusi perintah-perintah lainnya. Apabila modul I/O telas selesai menjalankan instruksi yang diberikan padanya, maka modul I/O tersebut kemudian akan memberikan interupsi  pada CPU bahwa tugasnya telah selesai.

Dalam teknik ini kendali perintah masih menjadi tanggung jawab CPU, baik pengambilan perintah dari memori maupun pelaksanaan isi perintah tersebut. Terdapat selangkah kemajuan dari teknik sebelumnya, yaitu  CPU melakukan multitasking beberapa perintah sekaligus sehingga tidak ada waktu tunggu bagi  CPU.

-          Cara kerja teknik interupsi di sisi modul I/O adalah modul I/O menerima perintah, misalnya read.

-          Kemudian modul I/O melaksanakan perintah pembacaan dari periperhal dan meletakkan paket data ke register data modul I/O.

-          Selanjutnya modul mengeluarkan sinyal interupsi ke CPU melalui saluran kontrol.

-          Kemudian mosul menunggu datanya diminta CPU.

-          Saat permintaan terjadi, modul meletakkan data pada bus data dan modul siap menerima perintah selanjutnya.

Pengolahan interupsi saat perangkat I/O telah menyelesaikan sebuah operasi I/O adalah sebagai berikut:

-          Perangkat I/O akan mengirimkan sinyal interupsi ke CPU.

-          CPU menyelesaikan operasi yang sedang dijalankan kemudian merespon interupsi.

-          CPU memeriksa interupsi tersebut, kalau valid maka CPU akan mengirimkan sinyal acknoledgement ke perangkat I/O untuk menghentikan interupsinya.

-          CPU mempersiapkan pengontrolan transfer routine interupsi. Hal yang dilakukan adalah menyimpan informasi yang diperlukan untuk melanjutkan operasi yang tadi dijalankan sebulum adanya interupsi. Informasi yang diperlukan berupa : Status Processor, berisi register yang dipanggil PSW (Program Status Word) dan Lokasi intruksi berikutnya yang akan dieksekusi

-          Kemudian CPU akan menyimpan PC (Program Counter) eksekusi sebelum interupsi ke stack pengontrol bersama informasi PSW. Selanjutnya mempersiapkan PC untuk penanganan interupsi.

-          Selanjutnya CPU memproses interupsi sampai selesai.

-          Apabila pengolahan interupsi selesai, CPU akan memanggil kembali informasi yang telah disimpan pada stack pengontrol untuk meneruskan operasi sebelum interupsi.

Terdapat bermacam teknik yang digunakan CPU untuk menangani interupsi ini diantaranya adalah Multiple interupt lines, Software poll, Daisy Chain, Arbitrasi bus. Teknik yang paling sederhana adalah menggunakan saluran interupsi berjumlah banyak (Multiple Interupt Lines) antara CPU dengan modul-modul I/O. Namun tidak praktis untuk menggunakan sejumlah saluran interupsi modul - modul I/O.

Alternatif lainnya menggunakan software poll. Prosesnya apabila CPU mengetahui adanya interupsi, maka CPU akan menuju ke routine layanan interupsi yang tugasnya melakkukan poll seluruh modul I/O untuk menentukan modul yang akan melakukan interupsi. Kerugian software poll adalah memerlukan waktu yang lama karen aharus mengidentifikasi seluruh modul untuk mengetahui modul I/O yang melakukan interupsi.

Teknik yang lebih efisien adalah daisy chain,  yang menggunakan hardware poll.  Seluruh modul yang tersambung dalam saluran interupsi CPU secara melingkar (chain). Apabila ada permintaan interupsi, maka CPU akan menjalankan sinyal acknoledgement yang berjalan pada saluran interupsi sampai menjumpai modul I/O yang mengirimkan interupsi.

Teknik berikutnya adalah arbitrasi bus. Dalam metode ini, pertama-tama modul I/O memperoleh kontrol bus sebelum modul sebelum modul ini menggunakan saluran permintaan interupsi. Dengan demikian hanya akan terdapat sebuah modul I/O yang dapat melakukan interupsi.

c)     Direct Memory Access (DMA).

Direct Memory Access (DMA) adalah suatu hardware spesial (chip) yang dapat mengontrol aliran bit data antara memory (RAM) dan beberapa controller dari I/O devices tanpa memerlukan interferensi dari CPU secara terus menerus. (Mengakses dan mengontrol memori sistem tampa interferensi CPU secara terus menerus).

Fungsi dari Direct Memory Access adalah agar CPU dapat melakukan pekerjaan atau instruksi yang berbeda ketika melakukan operasi baca tulis dari perangkat peripheral.

Adapun beberapa kelebihan dari Direct Memory Access (DMA) adalah sebagai berikut :

·           Dapat menirukan sebagian fungsi processor.

·           Dapat mengambil alih fungsi processor yang berhubungan dengan transfer data.
·           CPU dapat melakukan manajemen operasi baca tulis (transfer data) dengan baik dan juga dapat menyelesaikan instruksi lain.

·           Mendapat informasi tentang jumlah data bit yang ditransfer , alamat dari device dan memory yang diperlukan dan arah dari aliran data.

Jika ada kelebihan kemungkinan ada juga kekurangan. Adapun beberapa kekurangan dari Direct Memory Access (DMA) adalah sebagai berikut :

·           Transfer rate data terbatas

·           Masih memerlukan keterlibatan CPU, sehingga CPU menjadi lebih sibuk.

4.     Perangkat Eksternal pada Komputer

a.      Perangkat INPUT (Masukkan)

Input (Masukan) Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer yang berupa signal input atau maintenance input. Di dalam sistem komputer, signal input berupa data yang dimasukkan ke dalam sistem komputer, sedangkan maintenance input berupa program yang digunakan untuk mengolah data yang dimasukkan. Dengan demikian, alat input selain digunakan untuk memasukkan data juga untuk memasukkan program.

Beberapa alat input mempunyai fungsi ganda, yaitu disamping sebagai alat input juga berfungsi sebagai alat output sekaligus. Alat yang demikian disebut sebagai terminal.

Terminal dapat dihubungkan ke sistem komputer dengan menggunakan kabel langsung atau lewat alat komunikasi. Terminal dapat digolongkan menjadi non intelligent terminal, smart terminal, dan intelligent terminal. Non intelligent terminal hanya berfungsi sebagai alat memasukkan input dan penampil output, dan tidak bisa diprogram karena tidak mempunyai alat pemroses. Peralatan seperti ini juga disebut sebagai dumb terminal. Smart terminal mempunyai alat pemroses dan memori di dalamnya sehingga input yang terlanjur dimasukkan dapat dikoreksi kembali.

Walaupun demikian, terminal jenis ini tidak dapat diprogram oleh pemakai, kecuali oleh pabrik pembuatnya. Sedangkan intelligent terminal dapat diprogram oleh pemakai. Peralatan yang hanya berfungsi sebagai alat input dapat digolongkan menjadi alat input langsung dan tidak langsung.

Alat input langsung yaitu input yang dimasukkan langsung diproses oleh alat pemroses, sedangkan alat input tidak langsung melalui media tertentu sebelum suatu input diproses oleh alat pemroses. Alat input langsung dapat berupa papan ketik (keyboard), pointing device (misalnya mouse, touch screen, light pen, digitizer graphics tablet), scanner (misalnya magnetic ink character recognition, optical data reader atau optical character recognition reader), sensor (misalnya digitizing camera), voice recognizer (misalnya microphone). Sedangkan alat input tidak langsung misalnya keypunch yang dilakukan melalui media punched card (kartu plong), key-to-tape yang merekam data ke media berbentuk pita (tape) sebelum diproses oleh alat pemroses, dan key-to-disk yang merekam data ke media magnetic disk (misalnya disket atau harddisk) sebelum diproses lebih lanjut.

Alat input (alat masukan) adalah alat yang digunakan untuk menerima input atau masukan. Input tersebut merupakan energi yang dimasukkan ke sistem.

Input terbagi menjadi :

1.      Signal Input : energi yang akan diolah oleh sistem, yaitu data yang dimasukkan ke sistem computer

2.      Maintanace Input : energi yang akan digunakan untuk mengolah signal input, dalam sistem komputer boleh dikatakan maintenance input adalah program yang digunakan untuk mengolah data yang dimasukkan

       I.            Keyboard

                   Keyboard merupakan unit input yang paling penting dalam suatu pengolahan data dengan komputer. Keyboard dapat berfungsi memasukkan huruf, angka, karakter khusus serta sebagai media bagi user (pengguna) untuk melakukan perintah-perintah lainnya yang diperlukan, seperti menyimpan file dan membuka file. Penciptaan keyboard komputer berasal dari model mesin ketik yang diciptakan dan dipatenkan oleh Christopher Latham pada tahun 1868, Dan pada tahun 1887 diproduksi dan dipasarkan oleh perusahan Remington. Keyboard yang digunakanan sekarang ini adalah jenis QWERTY, pada tahun 1973, keyboard ini diresmikan sebagai keyboard standar ISO (International Standar Organization).Jumlah tombol pada keyboard ini berjumlah 104 tuts.Keyboard sekarang yang kita kenal memiliki beberapa jenis port, yaitu port serial, ps2, usb dan wireless.

Jenis-Jenis Keyboard :

1) QWERTY

2) DVORAK

3) KLOCKENBERG

Gambar Keyboard Jenis QWERTY

    II.            Mouse

                   Mouse adalah salah unit masukan (input device). Fungsi alat ini adalah untuk perpindahan pointer atau kursor secara cepat.Selain itu, dapat sebagai perintah praktis dan cepat dibanding dengan keyboard. Mouse mulai digunakan secara maksimal sejak sistem operasi telah berbasiskan GUI (Graphical User Interface). Sinyal-sinyal listrik sebagai input device mouse ini dihasilkan oleh bola kecil di dalam mouse, sesuai dengan pergeseran atau pergerakannya. Sebagian besar mouse terdiri dari tiga tombol, umumnya hanya dua tombol yang digunakan yaitu tombol kiri dan tombol kanan.Saat ini mouse dilengkapi pula dengan tombol penggulung (scroll), dimana letak tombol ini terletak ditengah. Istilah penekanan tombol kiri disebut dengan klik (Click) dimana penekanan ini akan berfungsi bila mouse berada pada objek yang ditunjuk, tetapi bila tidak berada pada objek yang ditunjuk penekanan ini akan diabaikan. Selain itu terdapat pula istilah lainnya yang disebut dengan menggeser (drag) yaitu menekan tombol kiri mouse tanpa melepaskannya dengan sambil digeser. Drag ini akan mengakibatkan objek akan berpindah atau tersalin ke objek lain dan kemungkinan lainnya. Penekanan tombol kiri mouse dua kali secara cepat dan teratur disebut dengan klik ganda (double click) sedangkan menekan tombol kanan mouse satu kali disebut dengan klik kanan (right click) Mouse terdiri dari beberapa port yaitu mouse serial, mouse ps/2, usb dan wireless.

Gambar Mouse

 III.            Scanner

Scanner adalah suatu alat elektronik yang fungsinya mirip dengan mesin fotokopi. Mesin fotocopy hasilnya dapat langsung kamu lihat pada kertas sedangkan scanner hasilnya ditampilkan pada layar monitor komputer dahulu kemudian baru dapat dirubah dan dimodifikasi sehingga tampilan dan hasilnya menjadi bagus yang kemudian dapat disimpan sebagai file text, dokumen dan gambar.

Bentuk dan ukuran scanner bermacam-macam, ada yang besarnya seukuran dengan kertas folio ada juga yang seukuran postcard, bahkan yang terbaru, berbentuk pena yang baru diluncurkan oleh perusahaan WizCom Technologies Inc. Scanner berukuran pena tersebut bisa menyimpan hingga 1.000 halaman teks cetak dan kemudian mentransfernya ke sebuah komputer pribadi (PC).

Scanner berukuran pena tersebut dinamakan Quicklink. Pena scanner itu berukuran panjang enam inci dan beratnya sekitar tiga ons. Scanner tersebut menurut WizCom dapat melakukan pekerjaannya secara acak lebih cepat dari scanner yang berbentuk datar. Data yang telah diambil dengan scanner itu, bisa dimasukkan secara langsung ke semua aplikasi komputer yang mengenali teks ASCII. Perbedaan tiap scanner dari berbagai merk terletak pada pemakaian teknologi dan resolusinya. Pemakaian teknologi misalnya penggunaan tombol-tombol digital dan teknik pencahayaan.

Cara kerja Scanner :

Ketika kamu menekan tombol mouse untuk memulai Scanning, yang terjadi adalah :

a)      Penekanan tombol mouse dari komputer menggerakkan pengendali kecepatan pada mesin scanner. Mesin yang terletak dalam scanner tersebut mengendalikan proses pengiriman ke unit scanning.

b)      Kemudian unit scanning menempatkan proses pengiiman ke tempat atau jalur yang sesuai untuk langsung memulai scanning.

c)      Nyala lampu yang terlihat pada Scanner menandakan bahwa kegiatan scanning sudah mulai dilakukan.

d)     Setelah nyala lampu sudah tidak ada, berarti proses scan sudah selesai dan hasilnya dapat dilihat pada layar monitor.

e)      Apabila hasil atau tampilan teks / gambar ingin dirubah, kita dapat merubahnya dengan menggunakan software-software aplikasi yang ada. Misalnya dengan photoshop, Adobe dan lain- lain. pot scanned.

Ada dua macam perbedaan scanner dalam memeriksa gambar yang berwarna yaitu :

A.    Scanner yang hanya bisa satu kali meng-scan warna dan menyimpan semua warna pada saat itu saja.

B.     Scanner yang langsung bisa tiga kali digunakan untuk menyimpan beberapa warna. Warna-warna tersebut adalah merah, hijau dan biru.

Scaner yang disebut pertama lebih cepat dibandingkan dengan yang kedua, tetapi menjadi kurang bagus jika digunakan untuk reproduksi warna. Kebanyakan scanner dijalankan pada 1-bit (binary digit / angka biner), 8-bit (256 warna), dan 24 bit (lebih dari 16 juta warna). Nah, bila kita membutuhkan hasil yang sangat baik maka dianjurtkan menggunakan scanner dengan bit yang besar agar resolusi warna lebih banyak dan bagus.

Gambar Scanner

 IV.            Kamera Digital

Salah satu input device yang sedang marak belakangan ini adalah digital camera. Dengan adanya alat ini, kita dapat lebih mudah memasukan data berupa gambar apa saja, dengan ukuran yang relatif cukup besar, ke dalam komputer kita. Digital camera yang beredar di pasaran saat ini ada berbagai macam jenis, mulai dari jenis camera untuk mengambil gambar statis, sampai dengan camera yang dapat merekam gambar dinamis seperti video.

Gambar Kamera Digital Komputer

    V.            MIC

Kalau camera digunakan untuk memasukkan input berupa gambar (dan suara), maka mic digunakan hanya untuk memasukkan input berupa suara. Penggunaan mic tentu saja memerlukan perangkat keras tambahan untuk menerima input suara tersebut yaitu sound card, dan speaker untuk mendengarkan hasil rekaman suara.

Gambar Microphone Komputer

 VI.            Touch Pad

Layar monitor yang akan mengaktifkan program bila layarnya disentuh dengan tangan ( menggantikan mouse).

Gambar Touch Screen Pada Laptop

        VII.    Light Pen

Light pen adalah pointer elektronik yang digunakan untuk modifikasi dan men-design gambar dengan screen (monitor). Light pen memiliki sensor yang dapat mengirimkan sinyal cahaya ke komputer yang kemudian direkam, dimana layar monitor bekerja dengan merekam enam sinyal elektronik setiap baris per detik.

Gambar Light Pen

          VIII.  Joy Stick dan Games Paddle

Alat ini biasa digunakan pada permainan (games) komputer. Joy Stick biasanya berbentuk tongkat, sedangkan games paddle biasanya berbentuk kotak atau persegi terbuat dari plastik dilengkapi dengan tombol-tombol yang akan mengatur gerak suatu objek dalam komputer.

Gambar Joy Stick

                  IX.            Barcode

Barcode termasuk dalam unit masukan (input device). Fungsi alat ini adalah untuk membaca suatu kode yang berbentuk kotak-kotak atau garis-garis tebal vertical yang kemudian diterjemahkan dalam bentuk angka-angka. Kode-kode ini biasanya menempel pada produk-produk makanan, minuman, alat elektronik dan buku.

Gambar Barcode

b.      Perangkat OUTPUT (Keluaran)

Output ( Keluaran ) Adalah perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

Output yang dihasilkan dari pemroses dapat digolongkan menjadi empat bentuk, yaitu tulisan (huruf, angka, simbol khusus), image (dalam bentuk grafik atau gambar), suara, dan bentuk lain yang dapat dibaca oleh mesin (machine-readable form). Tiga golongan pertama adalah output yang dapat digunakan langsung oleh manusia, sedangkan golongan terakhir biasanya digunakan sebagai input untuk proses selanjutnya dari komputer.

Peralatan output dapat berupa:

Hard-copy device, yaitu alat yang digunakan untuk mencetak tulisan dan image pada media keras seperti kertas atau film. Sifatnya permanen dan lebih portable (dapat dilepas dari alat outputnya dan dapat dibawa ke mana-mana). Alat yang umum digunakan untuk ini adalah printer, plotter, dan alat microfilm.

Soft-copy device, yaitu alat yang digunakan untuk menampilkan tulisan dan image pada media lunak yang berupa sinyal elektronik. Misalnya video display, flat panel, dan speaker.

Drive device atau driver, yaitu alat yang digunakan untuk merekam simbol dalam bentuk yang hanya dapat dibaca oleh mesin pada media seperti magnetic disk atau magnetic tape. Alat ini berfungsi ganda, sebagai alat output dan juga sebagai alat input.

Output bentuk pertama sifatnya adalah permanen dan lebih portable (dapat dilepas dari alat outputnya dan dapat dibawa ke mana-mana). Alat yang umum digunakan untuk ini adalah printer,plotter, dan alat microfilm. Sedangkan output bentuk kedua dapat berupa video display, flat panel, dan speaker. Dan alat output bentuk ketiga yang menggunakan media magnetic disk adalah disk drive, dan yang menggunakan media magnetic tape adalah tape drive.

I.                   Printer dan Plotter

Printer dan plotter adalah jenis hard-copy device, karena keluaran hasil proses dicetak di atas kertas. Printer memiliki berbagai macam bentuk dan ukuran, serta ketajaman hasil cetak. Ukuran kertas yang dapat digunakan pun beragam. Tetapi, untuk mencetak di atas kertas dengan ukuran yang sangat besar, digunakanlah plotter.



Gambar Plotter dan Printer

II.                Monitor

Monitor adalah salah satu jenis soft-copy device, karena keluarannya adalah berupa signal elektronik, dalam hal ini berupa gambar yang tampil di layar monitor. Gambar yang tampil adalah hasil pemrosesan data ataupun informasi masukan. Monitor memiliki berbagai ukuran layar seperti layaknya sebuah televisi. Tiap merek dan ukuran monitor memiliki tingkat resolusi yang berbeda. Resolusi ini lah yang akan menentukan ketajaman gambar yang dapat ditampilkan pada layar monitor. Jenis-jenis monitor saat ini sudah sangat beragam, mulai dari bentuk yang besar dengan layar cembung, sampai dengan bentuk yang tipis dengan layar datar (flat).

Gambar Monitor CRT dan LCD

III.             Proyektor

Proyektor hampir sama dengan monitor. Fungsinya adalah untuk menampilkan gambar/visual hasil pemrosesan data. Hanya saja, infocus memerlukan obyek lain sebagai media penerima pancaran singnal-signal gambar yang dipancarkan. Media penerima tersebut sebaiknya memiliki permukaan datar dan berwarna putih (terang).

Biasanya yang digunakan adalah dinding putih, whiteboard, ataupun kain/layar putih yang dibentangkan.

Gambar Proyektor

IV.             Speaker

Speaker adalah peralatan output pada komputer yang berfungsi ;untuk mengeluarkan output berupa suara. Speaker akan terhunbung dengan soudcard pada komputer agar bisa menerima hasil proses berupa suara dari komputer.Speaker adalah peralatan output pada komputer yang berfungsi ;untuk mengeluarkan output berupa suara. Speaker akan terhunbung dengan soudcard pada komputer agar bisa menerima hasil proses berupa suara dari komputer.Speaker adalah peralatan output pada komputer yang berfungsi ;untuk mengeluarkan output berupa suara. Speaker akan terhunbung dengan soudcard pada komputer agar bisa menerima hasil proses berupa suara dari komputer.

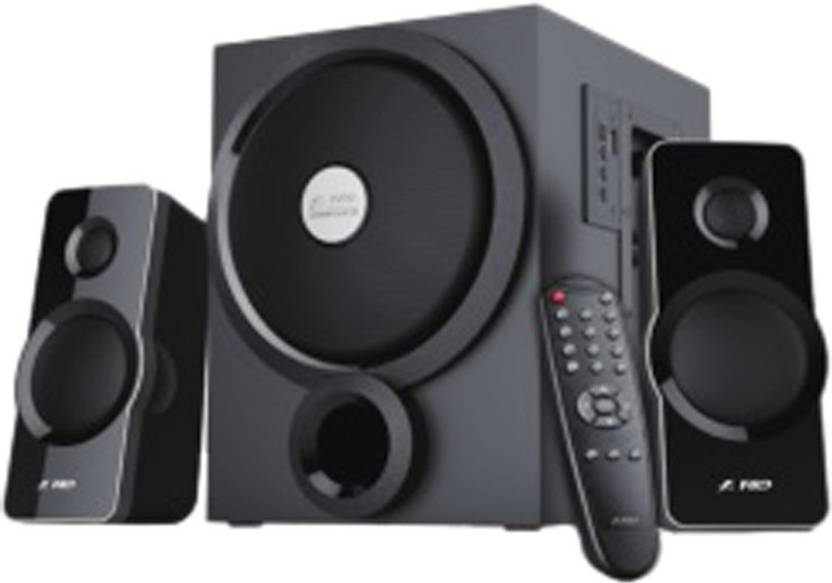

Gambar Speaker komputer
